„Steelwrist“ S serijos greitosios jungtys, skirtos 0–70 tonų ekskavatoriams. Kompaktiškos lieto plieno konstrukcijos, simetrinis S standartas ir galimybė pasirinkti mechaninį arba hidraulinį padargo fiksavimo būdą.
Dideli kaiščių sąlyčio paviršiai, optimizuotas medžiagos paskirstymas ir tvirta konstrukcija.
Jungčių konstrukcija atitinka simetrinį S tvirtinimo standartą.
Priklausomai nuo modelio naudojami Front Pin Hook arba Front Pin Lock saugumo sprendimai.
Jungties tvirtinimo technologija, padedanti mažinti laisvumą ir įrangos dėvėjimąsi.

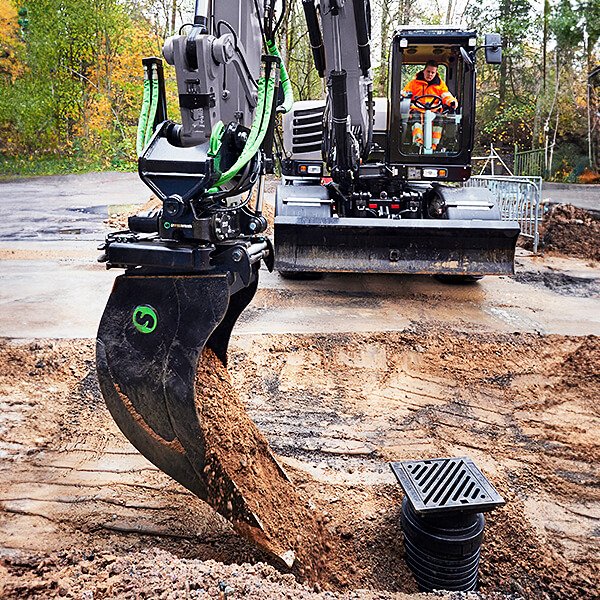

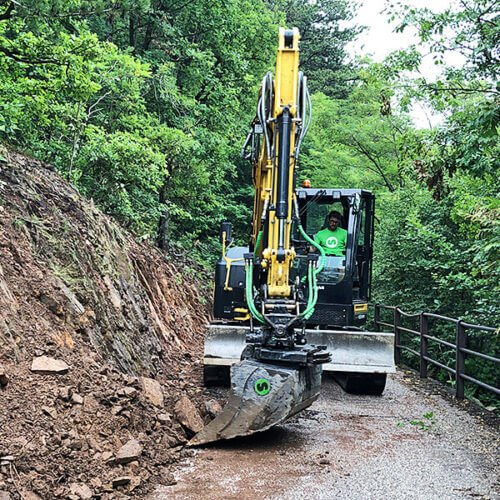

„Steelwrist“ mechaninės ir hidraulinės greitosios jungtys skirtos statybos, griovimo, aplinkotvarkos ir inžinerinių darbų ekskavatoriams. Jos leidžia efektyviau keisti darbo padargus ir pritaikyti mašiną skirtingoms užduotims.

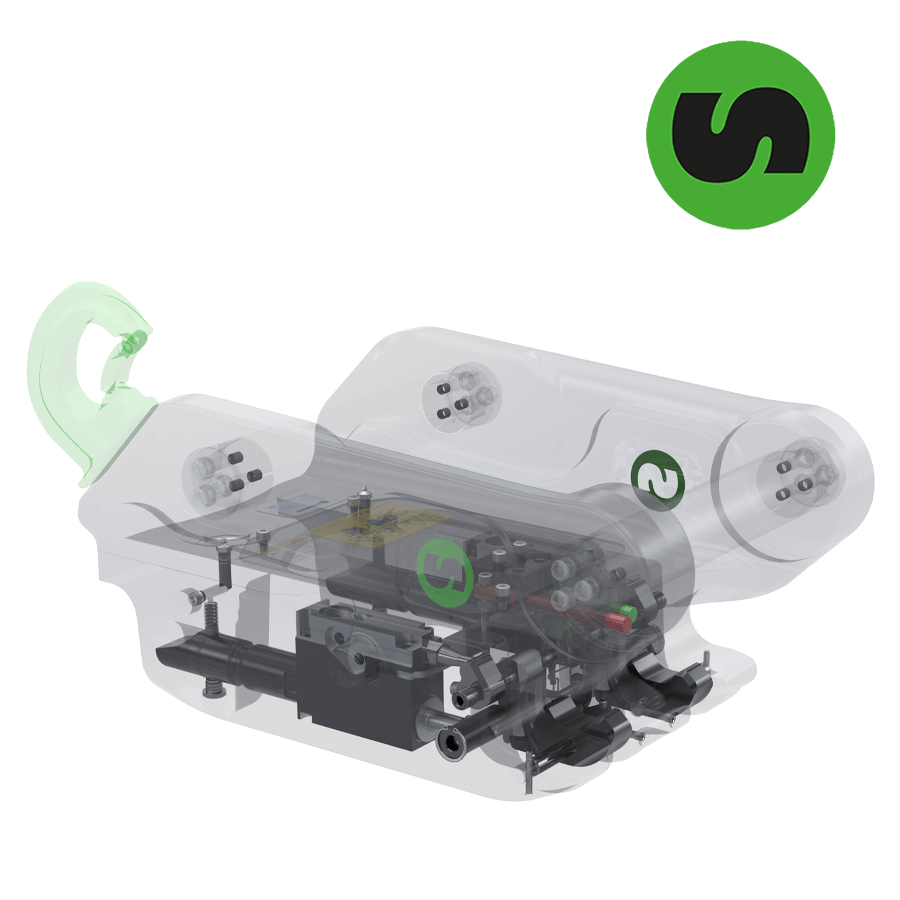

Greitosios jungtys gaminamos iš lieto plieno. Tokia technologija leidžia optimaliai paskirstyti medžiagą, sustiprinti didžiausias apkrovas patiriančias vietas ir sumažinti konstrukcijos masę ten, kur papildoma medžiaga nereikalinga.
Dideli atraminiai paviršiai ir suvirinimo siūlių silpnųjų vietų nebuvimas padeda pasiekti palankų konstrukcijos stiprumo ir svorio santykį.
„Steelwrist“ naudoja specialius expander tipo tvirtinimo kaiščius, skirtus sumažinti laisvumą tarp ekskavatoriaus strėlės ir greitosios jungties. Tai ypač aktualu naudojant tiltrotatorių, kai konstrukciją veikia šoninės apkrovos.
Pasirinkite fiksavimo būdą pagal ekskavatoriaus dydį ir darbo padargų keitimo dažnumą.
Mechaninės jungtys atrakinamos ir užrakinamos rankiniu būdu. Keičiant darbo padargą operatorius turi išlipti iš ekskavatoriaus kabinos.
Hidraulinės jungtys valdomos naudojant ekskavatoriaus hidraulinę sistemą. Padargą galima užfiksuoti arba atlaisvinti iš kabinos. Hidraulinių darbo įrankių žarnos prijungiamos atskirai.
Gamintojo pateikiami S serijos techniniai parametrai. Lentelę telefone galima slinkti horizontaliai.
| PARAMETRAS | S30 | S40 | S40 W | S45 | S50 | S50 W | S60 | S60 W | S70 | S80 | S90 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ekskavatoriaus svoris, t | 0–2 | 2–6 | 2–6 | 5–12 | 5–12 | 5–12 | 12–20 | 12–20 | 18–32 | 25–43 | 40–70 |
| Jungties svoris nuo, kg | 15 | 30 | 38 | 70 | 92 | 96 | 120 | 130 | 273 | 350 | 750 |
| Konstrukcijos aukštis, mm | 82 | 110 | 140 | 120 | 130 | 135 | 150 | 175 | 200 | 230 | 285 |
| Plotis, mm | 180 | 200 | 200 | 290 | 270 | 270 | 340 | 340 | 450 | 590 | 750 |
| Ilgis, mm | 230 | 300 | 300 | 430 | 430 | 430 | 480 | 480 | 600 | 670 | 750 |
| Maks. strėlės galo plotis, mm | 125 | 160 | 200 | 228 | 202 | 276 | 303 | 334 | 412 | 480 | 510 |
| Kaiščių skersmuo, mm | 25–35 | 30–45 | 30–50 | 45–60 | 45–60 | 45–65 | 60–80 | 60–80 | 60–90 | 70–110 | 90–130 |
| Kaiščių centrų atstumas, mm | 85–180 | 160–270 | 235–310 | 220–365 | 250–380 | 250–380 | 300–435 | 400–470 | 400–520 | 370–585 | 500–630 |
| Kėlimo kablio apkrova, t | 0,75 | 2 | 2 | 3 | 5 | 5 | 5 | 5 | 8 | 10 | 15 |
| Saugumo sprendimas | FPH | FPH | FPH | FPL | FPL | FPL | FPL | FPL | FPL | FPL | FPL |
Parametrai pagal oficialią „Steelwrist“ S serijos lentelę. Kėlimo kablio apkrova nėra visos mašinos leidžiamos keliamosios galios patvirtinimas. Galutiniai duomenys ir suderinamumas tikrinami pagal konkrečią komplektaciją.
„Steelwrist“ naudoja mechanines ir elektronines saugumo sistemas, skirtas užtikrinti patikimą padargų fiksavimą.
Priklausomai nuo jungties modelio taikomi „Front Pin Hook“, „Front Pin Lock“ arba „LockSense“ saugumo sprendimai.
Mechaninė jungtis atrakinama rankiniu būdu, išlipus iš kabinos. Hidraulinė jungtis valdoma iš kabinos, tačiau darbo įrankių hidraulines žarnas reikia prijungti atskirai.
S serijos modeliai: S30, S40, S40 W, S45, S50, S50 W, S60, S60 W, S70, S80 ir S90. Mechaninės versijos siūlomos S30 ir S40 dydžiams.
Gamintojas nurodo, kad hidraulinę S jungtį vėliau galima atnaujinti į automatinę SQ sistemą. Konkretaus modelio suderinamumą reikia patvirtinti individualiai.
Parenkant modelį būtina patikrinti ekskavatoriaus masę, kaiščių skersmenį, jų centrų atstumą, strėlės galo plotį ir kitus gamintojo nurodytus parametrus.
Renkantis paruoškite ekskavatoriaus gamintoją, modelį, svorį ir tvirtinimo matmenis. Tai padės parinkti tinkamą S serijos jungtį.
