Automatinis hidraulikos sujungimas
Integruotos hidraulinės jungtys leidžia prijungti suderinamus hidraulinius darbo padargus, operatoriui neišlipant iš kabinos.
STEELWRIST / SQ AUTOMATIC
STEELWRIST / AUTOMATIC QUICK COUPLERS
Automatinės SQ
Automatinės SQ
greitosios jungtys.
„Steelwrist“ SQ – pažangi automatinių greitųjų jungčių sistema, leidžianti keisti mechaninius ir hidraulinius darbo padargus neišlipant iš ekskavatoriaus kabinos. Hidraulinės linijos prijungiamos automatiškai, todėl sumažėja padargų keitimo laikas ir prastovos.
✓Automatinis hidraulinių linijų prijungimas
✓Darbo padargų keitimas neišlipant iš kabinos
✓Ekskavatoriams iki 70 tonų
✓Open-S (OS®) standartą atitinkanti sistema
✓Patvari lieto plieno konstrukcija
✓Galimybė integruoti elektros jungtis
Modelis parenkamas pagal ekskavatoriaus klasę, jungties matmenis ir naudojamus hidraulinius padargus.
01 / NAŠUMAS
GREITAS PADARGŲ KEITIMAS
Mechaniniai ir hidrauliniai padargai keičiami per trumpą laiką.
02 / AUTOMATIZAVIMAS
INTEGRUOTA HIDRAULIKA
Hidraulinės jungtys sujungiamos kartu su darbo įrankio prijungimu.
03 / SAUGUMAS
MAŽIAU DARBO RIZIKOS ZONOJE
Operatoriui nereikia išlipti iš kabinos jungiant suderinamus padargus.
04 / SUDERINAMUMAS
OPEN-S STANDARTAS
Atviras standartas suderinamiems skirtingų gamintojų sprendimams.
PRODUKTO APRAŠYMAS / 01
DAUGIAU DARBO.
DAUGIAU DARBO.
MAŽIAU PRASTOVŲ.
Automatinės SQ greitosios jungtys ekskavatoriams
„Steelwrist“ SQ jungtys skirtos darbo procesams, kuriuose reikia dažnai keisti skirtingus darbo padargus. Jos leidžia prijungti ir atjungti mechaninius bei hidraulinius įrankius, išlaikant operatorių ekskavatoriaus kabinoje.

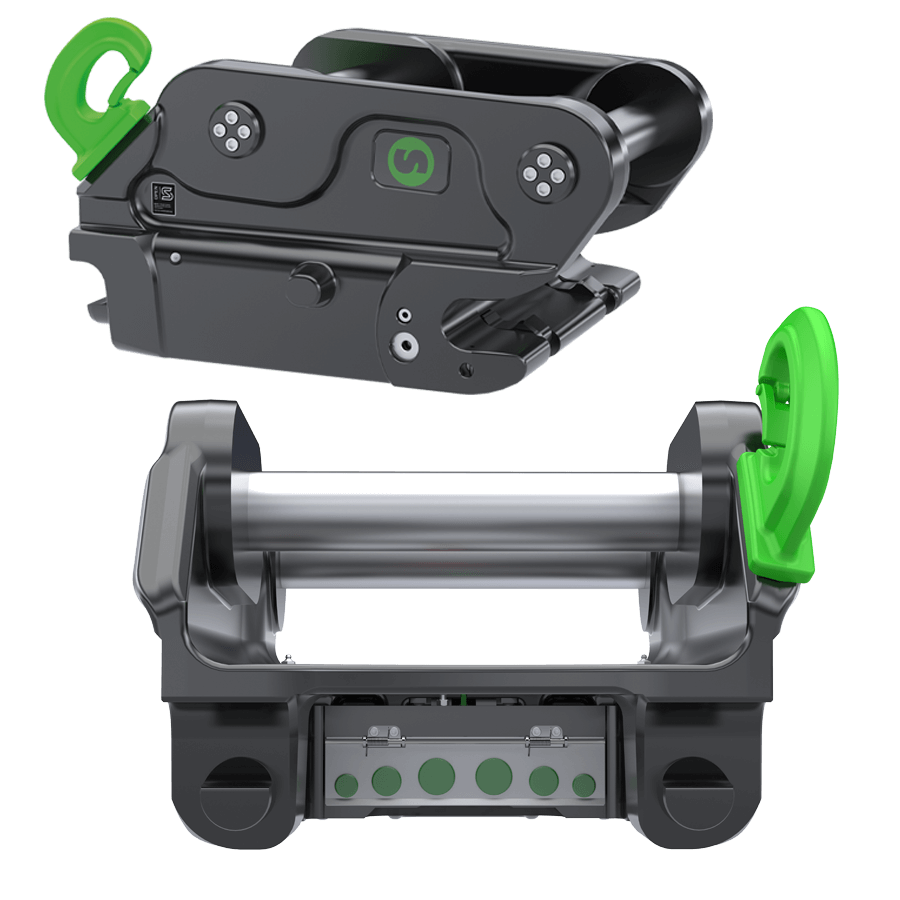

Integruotos hidraulinės jungtys
SQ technologijoje hidraulinio sujungimo mazgas integruotas į greitąją jungtį. Priklausomai nuo sistemos komplektacijos, vienu prijungimo veiksmu gali būti sujungiamos hidraulinės linijos ir elektros signalai.

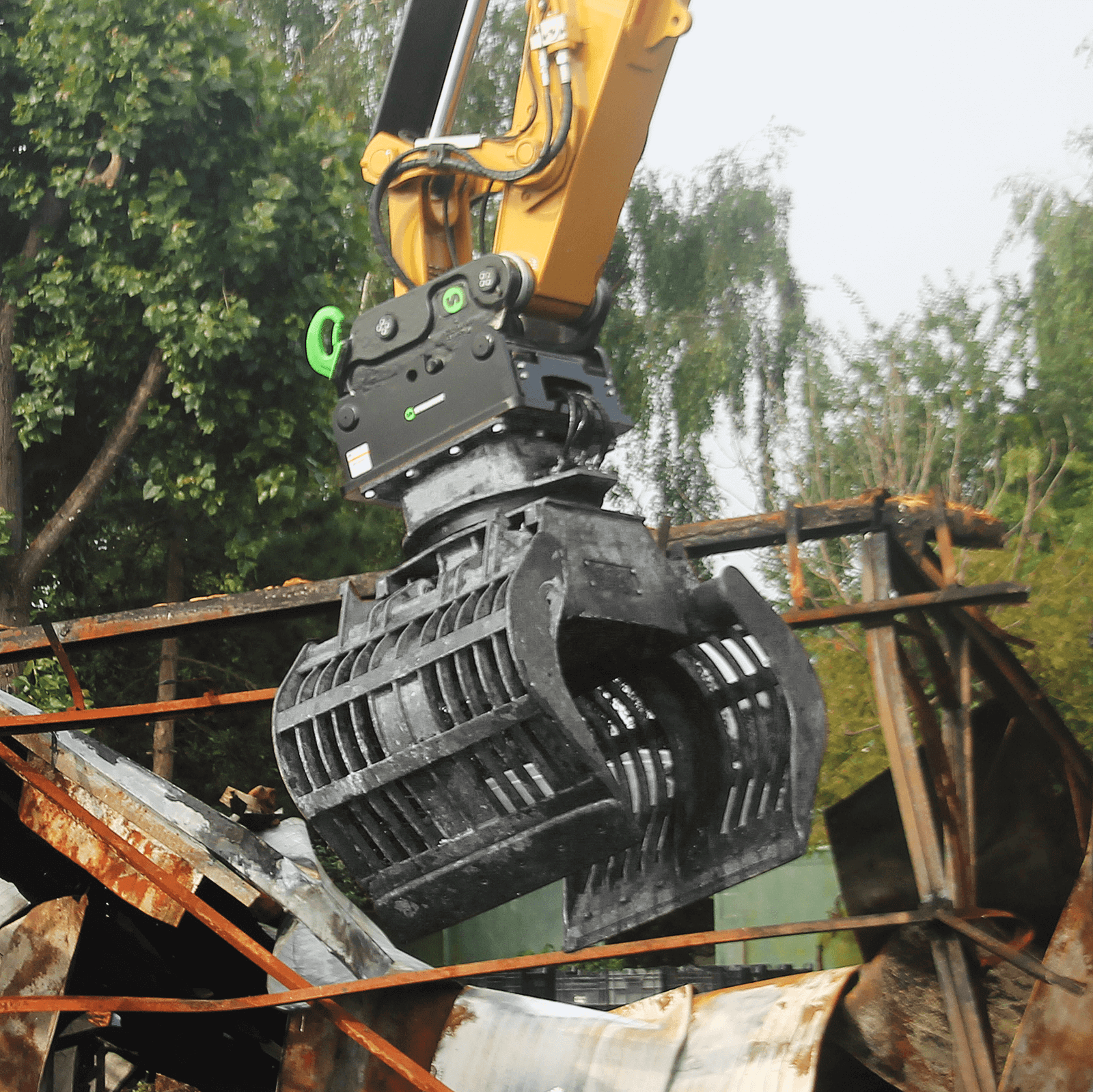

Nauda griovimo ir statybų darbams
Griovimo darbuose dažnai naudojami hidrauliniai kūjai, žirklės, griebtuvai ir kiti įrankiai. Automatinė greitoji jungtis padeda sumažinti laiką tarp operacijų ir išvengti būtinybės darbuotojui būti pavojingoje darbo zonoje vien dėl įrankio keitimo.
Stiprumas ir kompaktiška konstrukcija
„Steelwrist“ SQ greitosios jungtys gaminamos iš lieto plieno. Dideli kaiščių atraminiai paviršiai ir optimizuotas medžiagos paskirstymas leidžia sukurti tvirtą, kompaktišką konstrukciją.

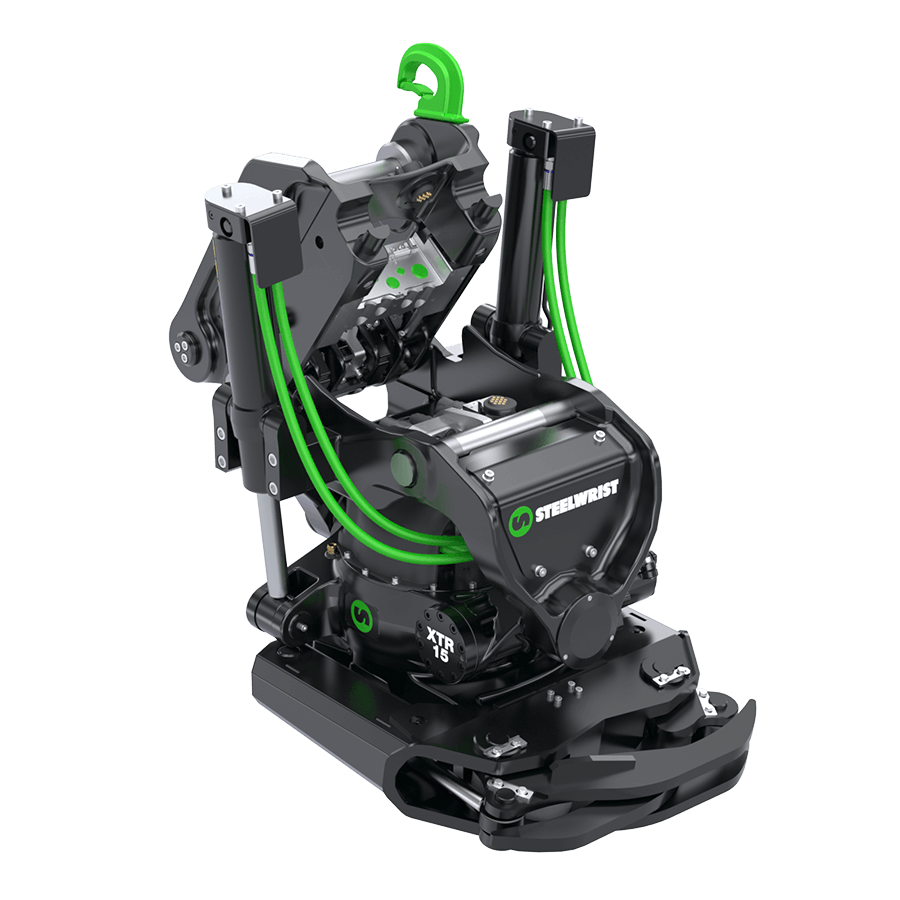

Darbas su tiltrotatoriumi
Automatinė SQ sistema taip pat suteikia galimybę patogiau atjungti suderinamą tiltrotatorių, kai reikia dirbti, pavyzdžiui, su hidrauliniu kūju.
TECHNOLOGIJOS / 02
IŠMANŪS SPRENDIMAI.
01 / SQ AUTO CONNECTION
02 / OPEN-S
03 / ELECTRICAL CONNECTIONS
04 / QUICK COUPLER CONTROLLER
05 / SAFETY
06 / CAST STEEL
IŠMANŪS SPRENDIMAI.
PROFESIONALIAM DARBUI.
„Steelwrist“ SQ sistema jungia automatizavimo, konstrukcijos, suderinamumo ir saugumo sprendimus. Kai kurios funkcijos priklauso nuo pasirinkto modelio ir papildomos komplektacijos.
Open-S (OS®) standartas
„Steelwrist“ SQ atitinka atvirą pramonės standartą, kuris palengvina skirtingų standartą atitinkančių gamintojų jungčių ir padargų suderinimą.
V14 ir H6 elektros jungtys
Pasirinktinai galima naudoti Open-S V14 jungtį SQ50 ir didesniems modeliams. Mažesniems SQ40 dydžiams skirtas H6 sprendimas.
Jungties valdymo sistema
Papildoma sistema skirta jungties užrakinimo, atrakinimo ir kitoms funkcijoms valdyti bei stebėti. Būsena rodoma kabinoje.
LockSense / FPL / FPH
Priklausomai nuo modelio naudojami gamintojo saugumo sprendimai, skirti tinkamam darbo padargo fiksavimui užtikrinti.
Lieto plieno konstrukcija
Kompaktiškas korpusas, dideli kaiščių atraminiai paviršiai ir optimizuotas konstrukcijos stiprumo bei svorio santykis.
TECHNINIAI PARAMETRAI / 03
STEELWRIST SQ
STEELWRIST SQ
MODELIAI IR DYDŽIAI.
Žemiau pateiktas pagrindinių modelių techninių parametrų palyginimas pagal oficialią gamintojo metrinę lentelę. Telefone lentelę galima slinkti į šonus.
| PARAMETRAS | SQ40W | SQ50 | SQ50W | SQ60-4 | SQ60-5 | SQ65 | SQ70 | SQ70/55 | SQ80 | SQ90 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ekskavatoriaus klasė, t | 4–7 | 5–12 | 5–12 | 12–20 | 12–20 | 14–22 | 18–32 | 18–32 | 25–43 | 40–70 |
| Svoris nuo, kg | 52 | 100 | 100 | 135 | 135 | 190 | 293 | 310 | 430 | 750 |
| Konstrukcijos aukštis, mm | 140 | 130 | 135 | 150 | 150 | 160 | 200 | 210 | 230 | 265 |
| Plotis, mm | 200 | 270 | 270 | 340 | 340 | 440 | 450 | 550 | 590 | 750 |
| Ilgis, mm | 300 | 430 | 430 | 480 | 480 | 530 | 600 | 600 | 670 | 750 |
| Maks. strėlės galo plotis, mm | 200 | 202 | 276 | 304 | 304 | 330 | 412 | 412 | 480 | 510 |
| Kaiščių skersmuo, mm | — | 45–60 | 45–65 | 60–80 | 60–80 | 60–80 | 60–90 | 70–90 | 70–110 | 90–130 |
| Kaiščių centrų atstumas, mm | 200–370 | 250–380 | 250–380 | 315–435 | 315–435 | 330–460 | 400–520 | 370–570 | 370–585 | 500–630 |
| Kėlimo kablio apkrova, t | 2 | 5 | 5 | 5 | 5 | 8 | 8 | 8 | 10 | 15 |
| Saugumo sistema | FPH | FPL | FPL | FPL | FPL | LockSense | FPL | LockSense | FPL | FPL |
Techniniai duomenys pagal „Steelwrist“ SQ puslapio lentelę. Platesnio SQ60 modelių asortimento versijos SQ60-4W ir SQ60-5W bei SQ45 / SQ45W čia neišvardytos. Gamintojo lentelėje SQ40W kaiščio skersmuo nenurodytas, todėl paliktas brūkšnys. Kėlimo kablio apkrova nėra visos mašinos keliamosios galios patvirtinimas. Galutinė komplektacija derinama pagal techninius duomenis.
PANAUDOJIMAS / 04
VIENA MAŠINA.
VIENA MAŠINA.
DAUGIAU GALIMYBIŲ.
Automatinės SQ greitosios jungtys ypač naudingos ten, kur ekskavatorius per vieną darbo dieną turi atlikti kelias skirtingas funkcijas.
SQ sistema padeda sumažinti prastovas, nes keičiamų suderinamų hidraulinių darbo padargų žarnų nereikia kiekvieną kartą prijungti rankiniu būdu.
Griovimo darbai
Hidraulinės žirklės, pulverizatoriai ir kiti griovimo įrankiai.
Statybos ir žemės darbai
Dažnas skirtingų kaušų bei darbo įrankių keitimas.
Aplinkotvarka
Hidrauliniai griebtuvai ir kiti specializuoti darbo padargai.
Darbas su tiltrotatoriumi
Galimybė atjungti suderinamą tiltrotatorių ir naudoti kitą įrankį.
DAŽNIAUSI KLAUSIMAI / 05
APIE SQ
APIE SQ
TECHNOLOGIJĄ.
Kuo SQ skiriasi nuo įprastos hidraulinės jungties? +
Įprasta hidraulinė jungtis leidžia užfiksuoti padargą iš kabinos, tačiau hidraulines žarnas reikia prijungti rankiniu būdu. SQ sistema automatiškai sujungia hidraulines linijas.
Ar galima padargus keisti neišlipant iš kabinos? +
Taip, kai ekskavatoriaus SQ jungtis ir darbo padargo adapteris yra suderinami, o sistema tinkamai sukomplektuota.
Ar SQ jungtys suderinamos su kitais gamintojais? +
„Steelwrist“ SQ atitinka Open-S (OS®) standartą. Tai leidžia derinti su standarto reikalavimus atitinkančiais kitų gamintojų sprendimais. Konkrečios komplektacijos suderinamumas tikrinamas atskirai.
Ar SQ sistema gali perduoti elektros signalus? +
Taip. Galimos papildomos Open-S V14 ir H6 elektros jungtys, priklausomai nuo jungties dydžio bei komplektacijos.
Kokiam ekskavatoriui tinka SQ? +
Gamintojo kategorijos techninėje antraštėje nurodomas 4–70 t intervalas. Galutinis modelis parenkamas pagal konkrečius mašinos svorio, tvirtinimo ir darbo padargų duomenis.
STEELWRIST / SQ TECHNOLOGY
AUTOMATINĖ JUNGTIS.
GAMINTOJO SPECIFIKACIJOS
↗
AUTOMATINĖ JUNGTIS.
DIDESNIS NAŠUMAS.
Tinkamam SQ modeliui parinkti reikalingas ekskavatoriaus gamintojas, modelis, svoris, tvirtinimo matmenys ir naudojamų hidraulinių padargų informacija.
