Tikslus darbo padargų pakreipimas arba neribotas 360° sukimasis.

„Steelwrist“ TCX, XT ir XR jungtys – funkcionalūs sprendimai ekskavatoriams, kai reikalingas tikslus kaušo ar kito darbo padargo pakreipimas arba pasukimas. Padidinkite ekskavatoriaus universalumą, sumažinkite mašinos perstatymo poreikį ir dirbkite efektyviau.

PERŽIŪRĖTI PRODUKTUS ↗ PALYGINTI JUNGTIS ↓
3 Produktų šeimos
360° XR sukimasis
0–24 t Bendras asortimentas

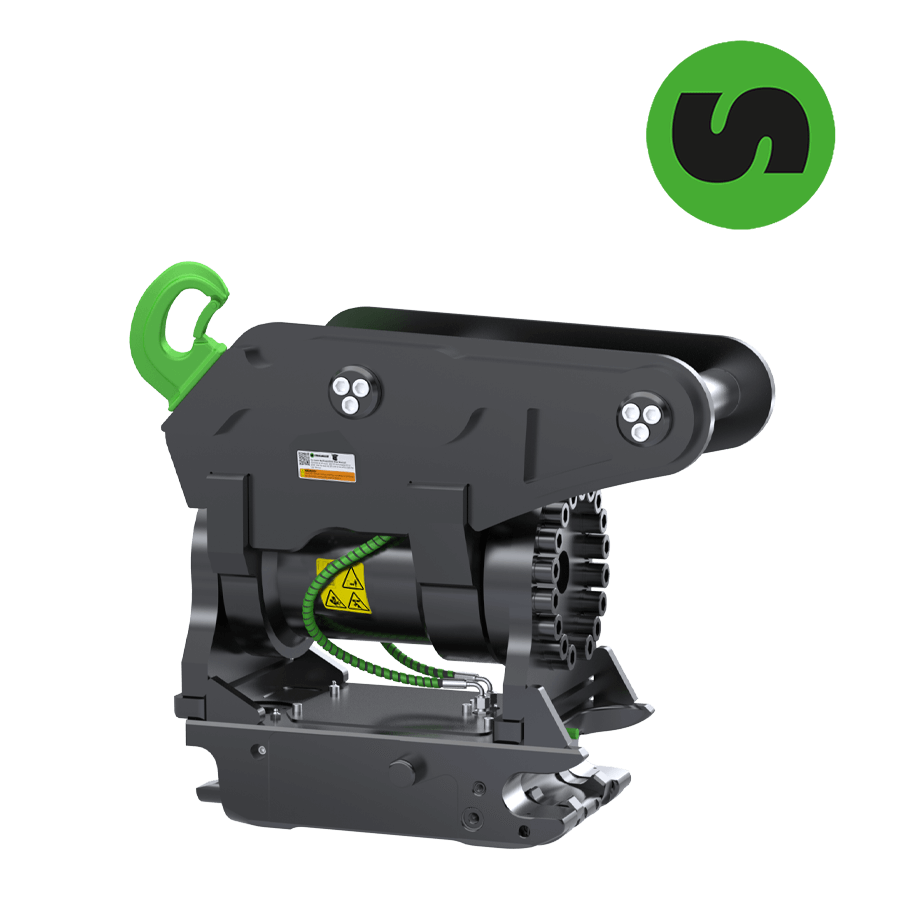

Steelwrist XT23 pakreipiamoji greitoji jungtis ekskavatoriui
01 / DIDESNIS UNIVERSALUMAS

Daugiau darbo padargo pozicionavimo galimybių neperstatant ekskavatoriaus.

02 / KOMPAKTIŠKA KONSTRUKCIJA

Lieto plieno komponentai, optimizuotas aukštis ir stiprumo bei svorio santykis.

03 / SAUGUMO TECHNOLOGIJOS

Front Pin Hook, Front Pin Lock arba LockSense pagal konkrečią jungtį.

04 / GREITAS PADARGŲ KEITIMAS

Integruotas greitosios jungties mechanizmas, skirtas patogiam darbo įrankių keitimui.

PRODUKTŲ ASORTIMENTAS / 01

PASIRINKITE
TINKAMĄ JUNGTĮ.

Trys „Steelwrist“ produktų šeimos: TCX – kompaktiniams ekskavatoriams, XT – platesniam pakreipimo diapazonui, XR – neribotam darbo padargo sukimui.

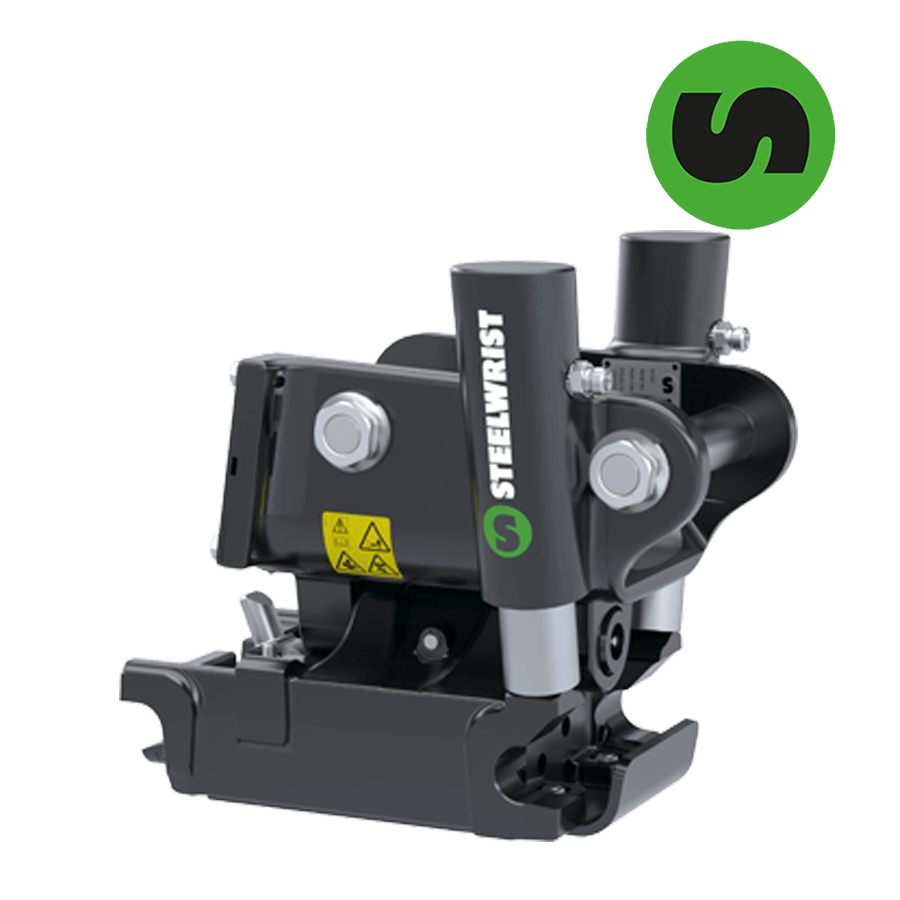

01 / TCX 0–4 t Steelwrist TCX pakreipiamoji jungtis
COMPACT TILT COUPLER

Steelwrist TCX Pakreipiamoji jungtis

Kompaktiška pakreipiamoji jungtis mažiems ekskavatoriams. Leidžia pakreipti darbo padargą iki 30° į abi puses ir suteikia integruotą greitosios jungties funkciją.

Ekskavatoriaus klasė 0–4 t
Modelių versijos S30 / S40
Pakreipimas ±30°
Jungties masė nuo 28 kg
Pagrindinė funkcija Pakreipimas
PAGRINDINIS PRIVALUMAS Lengvas ir kompaktiškas sprendimas mažiems ekskavatoriams, kuriems nereikia darbo padargo sukimo funkcijos.
PERŽIŪRĖTI TCX ↗
02 / XT 2–24 t Steelwrist XT pakreipiamoji jungtis
PROFESSIONAL TILT COUPLER

Steelwrist XT Pakreipiamoji jungtis

Tvirtos konstrukcijos pakreipiamoji jungtis, skirta įvairių klasių ekskavatoriams. Pagal modelį darbo padargas gali būti pakreipiamas iki 60° arba 90° į kiekvieną pusę. Nuo XT10 gali būti pasirenkama SQ sistema.

Ekskavatoriaus klasė 2–24 t
Modeliai XT4 / XT7 / XT10 / XT20 / XT23
Pakreipimas ±60° / ±90°
Jungties masė nuo 95 kg
Papildoma galimybė SQ nuo XT10
PAGRINDINIS PRIVALUMAS Didelis darbo padargo pakreipimo kampas, naudingas šlaitų formavimo, griovių kasimo ir planiravimo darbuose.
PERŽIŪRĖTI XT ↗

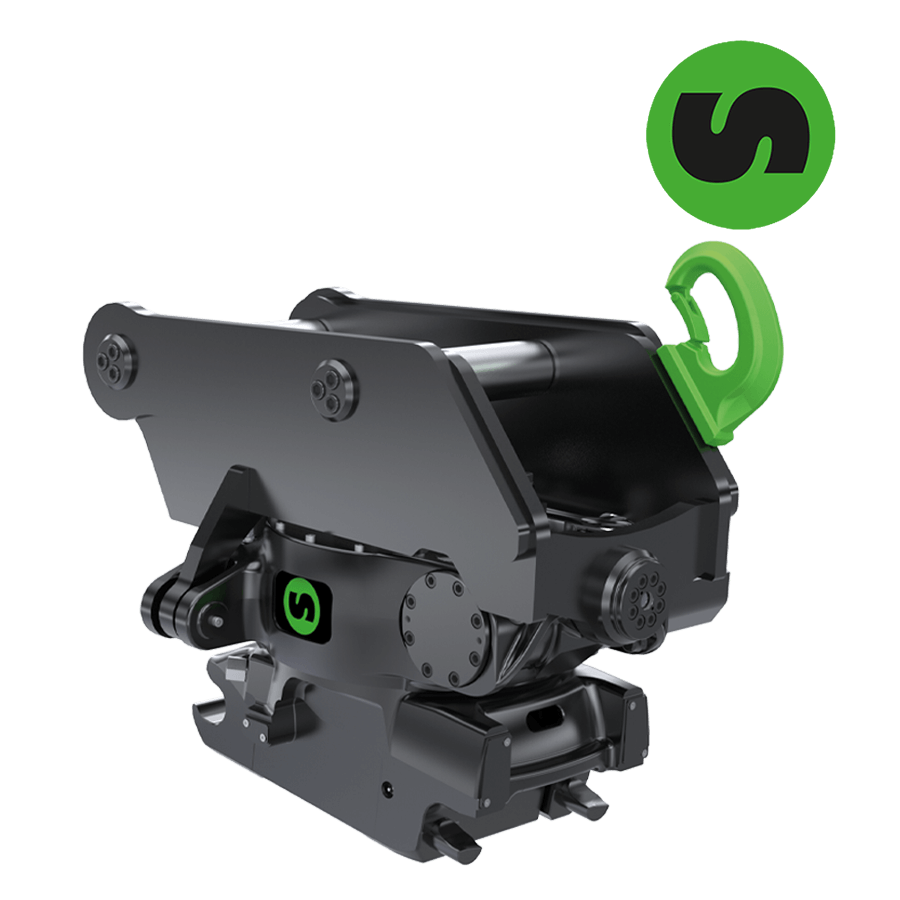

03 / XR 4–20 t Steelwrist XR rotacinė greitoji jungtis
ROTOR COUPLER

Steelwrist XR Rotacinė jungtis

Rotacinė greitoji jungtis su neribotu 360° sukimu, leidžianti tiksliai orientuoti darbo padargą. Tinka darbams, kai svarbus pasukimas, bet nereikalingas papildomas pakreipimo mechanizmas.

Ekskavatoriaus klasė 4–20 t
Modeliai XR7 / XR20
Sukimasis 360° neribotas
Jungties masė nuo 130 kg
Papildoma galimybė Integruotas griebtuvas
PAGRINDINIS PRIVALUMAS Neribotas darbo padargo sukimasis ir tikslus jo orientavimas, neperstatant ekskavatoriaus.
PERŽIŪRĖTI XR ↗
TECHNINIS PALYGINIMAS / 02

TCX, XT AR XR?
PAGRINDINIAI SKIRTUMAI.

Visos trys sistemos turi integruotą greitosios jungties funkciją, tačiau darbo padargą valdo skirtingai.

SAVYBĖ TCX XT XR
Jungties tipas Pakreipiamoji Pakreipiamoji Rotacinė
Ekskavatoriaus klasė 0–4 t 2–24 t 4–20 t
Pakreipimo funkcija ±30° ±60° arba ±90° Nėra
Neribotas 360° sukimasis Ne Ne Taip
Integruota greitoji jungtis Taip Taip Taip
SQ galimybė Nenurodyta Nuo XT10 XR7 ir XR20 versijos
Tipinis naudojimas Smulkūs kasimo ir planiravimo darbai Šlaitai, grioviai, reljefo formavimas Padargų sukimas, griebtuvai, griovimas

Modelių svoriai ir funkcijos priklauso nuo konkrečios versijos. Techninė lentelė skirta pradiniam pasirinkimui.

NAUDINGA INFORMACIJA / 03

TIKSLUS DARBAS
BE PAPILDOMŲ JUDESIŲ.

Kas yra tilt ir rotor jungtys?

„Steelwrist“ pakreipiamosios ir rotacinės jungtys ekskavatoriams yra darbo padargo valdymo įrenginiai. Pakreipiamosios jungtys leidžia keisti įrankio pasvirimo kampą, o rotacinės – pasukti įrankį aplink vertikaliąją ašį.

TCX – kompaktiškiems ekskavatoriams

TCX jungtys skirtos mažesnėms mašinoms. Jos sujungia darbo padargo pakreipimo ir greito keitimo galimybes. Kompaktiška konstrukcija ypač aktuali ribotoje darbo erdvėje.

XT – platesnės pakreipimo galimybės

XT serija suteikia didesnį pakreipimo diapazoną ir tinka planiravimo, tranšėjų bei šlaitų įrengimo darbams. Iki 90° pakreipimas kiekviena kryptimi galimas XT4 ir XT7 modeliams, o XT10, XT20 bei XT23 – iki 60°.

XR – rotacinės jungtys ekskavatoriams

XR serija leidžia neribotai sukti darbo įrankį 360° kampu. Tai padeda tiksliai orientuoti griebtuvą, kaušą ar kitą suderinamą padargą. Integruotos didelio hidraulinės alyvos srauto jungtys pritaikytos hidrauliniams darbo įrankiams.

Kaip pasirinkti tinkamą jungtį?

Pirmiausia įvertinkite ekskavatoriaus darbinę masę ir darbo pobūdį. Taip pat svarbūs kaiščių skersmenys, jų centrų atstumai, strėlės galo plotis, hidraulinės sistemos parametrai ir darbo padargų suderinamumas.

STEELWRIST TECHNOLOGIJOS / 04

KOMPAKTIŠKA KONSTRUKCIJA.
DAUGIAU FUNKCIONALUMO.

01 / CAST STEEL

Lieto plieno korpusas

Optimizuota konstrukcija su dideliais darbo padargo atraminiais paviršiais, skirta patvariam naudojimui.

02 / SAFETY

Saugumo sprendimai

FPH, FPL ir LockSense sprendimai naudojami pagal modelį ir padeda užtikrinti saugų darbo padargo prijungimą.

03 / SQ TECHNOLOGY

Automatinės jungtys

Pasirinktoms XT ir XR versijoms siūloma SQ sistema, leidžianti automatiškai sujungti suderinamų darbo įrankių hidraulines linijas.

04 / XR ROTATION

360° sukimasis

XR reduktorius suteikia tikslų darbo padargo pasukimo valdymą be sukimosi kampo apribojimo.

05 / OPTIONAL GRIPPER

Integruojamas griebtuvas

XR serijai gamintojas siūlo papildomą griebtuvo kasetę, skirtą tiksliam medžiagų suėmimui ir perkėlimui.

06 / INSTALLATION

Patogus montavimas

Gamintojas nurodo, kad tilt ir rotor jungtims nereikia atskiros specializuotos valdymo sistemos.

DAŽNIAUSI KLAUSIMAI / 05

SVARBU
ŽINOTI.

Kuo skiriasi pakreipiamoji ir rotacinė jungtis? +

Pakreipiamoji jungtis keičia darbo padargo pasvirimo kampą, o rotacinė suteikia sukimosi funkciją. TCX ir XT yra pakreipiamosios, XR – rotacinės jungtys.

Ar XT jungtis gali pasvirti 90°? +

Taip, XT4 ir XT7 modeliams gamintojas nurodo iki 90° pakreipimą į abi puses. XT10, XT20 ir XT23 maksimalus kampas yra 60° į kiekvieną pusę.

Ar XR jungtis turi 360° sukimąsi? +

Taip. XR7 ir XR20 modeliai skirti neribotam 360° darbo padargo sukimui.

Ar galima naudoti automatines SQ jungtis? +

SQ funkcija siūloma nuo XT10 ir atitinkamoms XR versijoms. Konkretaus modelio komplektaciją reikia patikrinti pagal gamintojo techninius duomenis.

Ar galima sumontuoti papildomą griebtuvą? +

Gamintojas XR rotacinėms jungtims siūlo papildomą griebtuvo kasetę. Prieš pasirenkant būtina patikrinti konkretaus modelio suderinamumą.

Kokiam ekskavatoriui tinka šios jungtys? +

TCX asortimentas apima 0–4 t, XT – 2–24 t, XR – 4–20 t ekskavatorių klases. Tikslus modelis parenkamas pagal mašinos ir padargo techninius matmenis.
