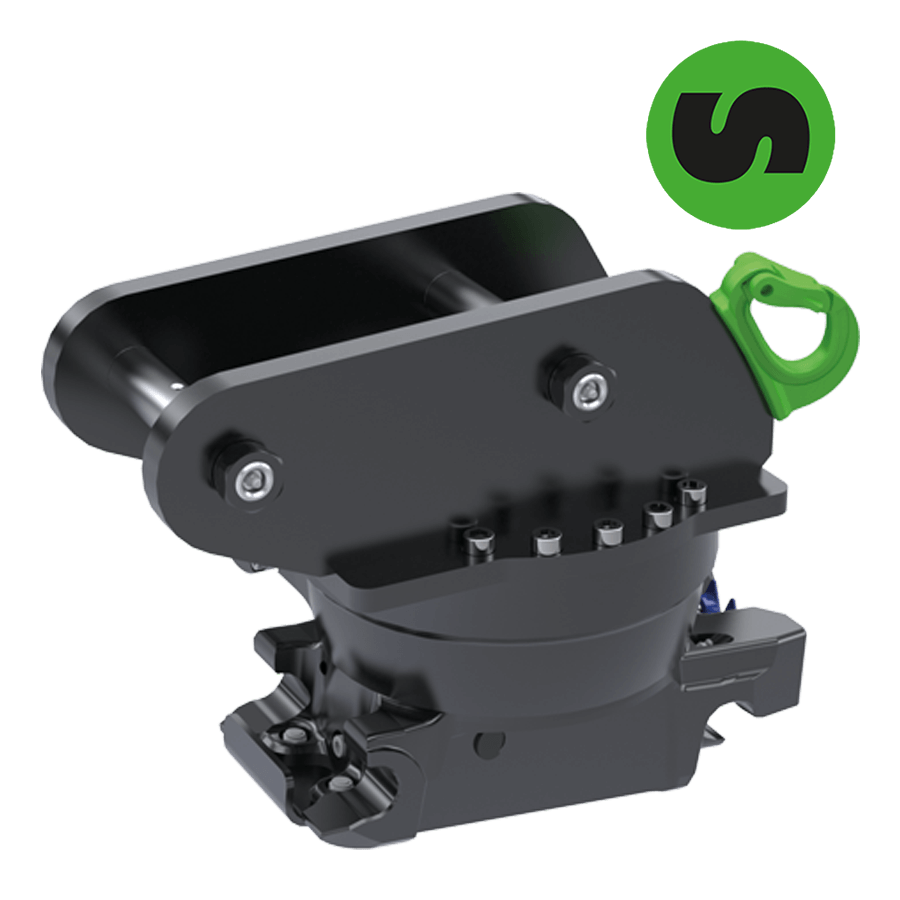

Steelwrist XR7
4–7 tonų ekskavatoriams. Galimos S40 ir SQ40 greitųjų jungčių versijos. Konstrukcijos svoris nuo 130 kg, sukimo momentas – 5,2 kNm. Numatyta papildomo griebtuvo montavimo galimybė.
STEELWRIST / XR
01 / 04
Pasirinkite nuotrauką arba naudokite rodykles. Paspaudę „Padidinti“ galėsite apžiūrėti nuotrauką detaliau.
STEELWRIST
XR SERIJA
360° SUKIMASIS
ROTACINĖ GREITOJI JUNGTIS

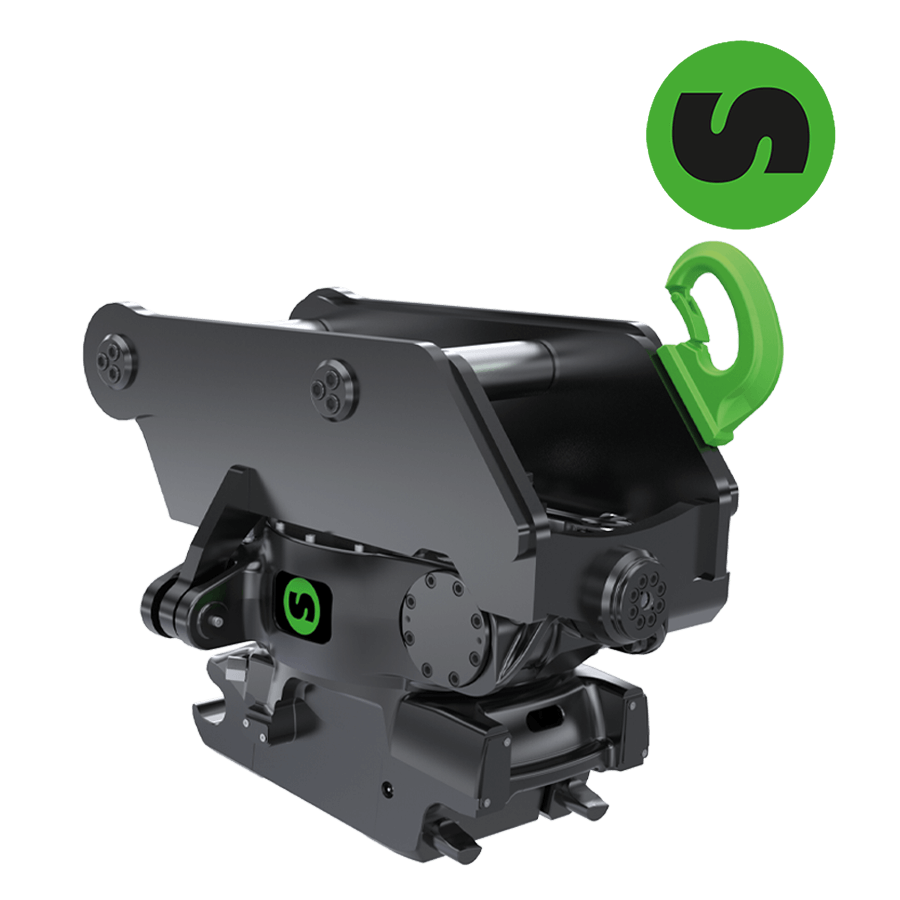

Steelwrist XR Rotacinė jungtis
Neribotas 360° darbo įrankio sukimasis. Tikslus valdymas, kompaktiška konstrukcija ir suderinami S bei SQ tvirtinimo sprendimai.
„Steelwrist XR“ – rotacinių jungčių serija, skirta 4–7 ir 12–20 tonų ekskavatoriams. Ji suteikia galimybę nepertraukiamai sukti prijungtą darbo įrankį 360° kampu, tiksliau jį pozicionuoti ir efektyviau atlikti kasimo, planiravimo, griovimo bei aplinkotvarkos darbus.
360°
Neribotas sukimasis
XR7 / XR20
Du XR modeliai
S / SQ
Jungčių versijos
5,2–8,8
Sukimo momentas, kNm
Domina Steelwrist XR?
Peržiūrėkite gamintojo informaciją apie XR7 ir XR20, greitųjų jungčių versijas bei techninius parametrus.
OFICIALI PRODUKTO INFORMACIJA ↗Jungtis parenkama pagal ekskavatoriaus modelį, masę, tvirtinimo matmenis, hidraulikos parametrus ir naudojamus darbo įrankius.
01 / FULL ROTATION
360° SUKIMOSI LAISVĖ
Neribotas darbo įrankio pasukimas į abi puses, nekeičiant ekskavatoriaus padėties.
02 / QUICK COUPLER
S IR SQ JUNGTYS
Suderinamų padargų keitimas naudojant mechaninio arba automatinio prijungimo sprendimus.
03 / HIGH FLOW
DIDELIO SRAUTO SUKAMOJI JUNGTIS
Hidraulinio srauto perdavimas suderinamiems darbo įrankiams, kuriems reikalinga hidraulika.
04 / SAFETY
SAUGAUS FIKSAVIMO SISTEMOS
XR7 turi FPH sprendimą, o XR20 – jutikliais paremtą LockSense technologiją.
APIE PRODUKTĄ / 01
360° LAISVĖ.
360° LAISVĖ.
MAKSIMALUS TIKSLUMAS.
Steelwrist XR – rotacinė jungtis ekskavatoriui
„Steelwrist XR“ sujungia greitosios jungties funkciją su neribotu darbo padargo sukimu aplink vertikalią ašį. Tai suteikia ekskavatoriui daugiau lankstumo, kai darbo įrankį reikia pasukti skirtingomis kryptimis.
Neribotas 360° sukimasis
XR rotacinė jungtis leidžia operatoriui pasukti kaušą ar kitą suderinamą darbo įrankį pilnu 360° kampu. Sukamasis mechanizmas padeda tiksliai pozicionuoti padargą atliekant kasimo, planiravimo ir medžiagų tvarkymo darbus.
Tvirta ir kompaktiška konstrukcija
„Steelwrist“ XR modeliuose naudojama patvari pavarų dėžė ir kompaktiška konstrukcija. Nedidelis konstrukcijos aukštis padeda išlaikyti funkcionalią ekskavatoriaus darbo geometriją.
Paprastesnis montavimas
Gamintojas nurodo, kad XR rotacinei jungčiai nereikalinga atskira specializuota valdymo sistema. Ekskavatorius turi turėti bent vieną dvipusio veikimo papildomos hidraulikos kontūrą. Papildomas kontūras gali būti naudojamas griebtuvui arba hidrauliniam darbo įrankiui.
Hidrauliniai darbo įrankiai
XR konstrukcijoje naudojama didelio srauto sukamoji hidraulinė jungtis. Tai leidžia naudoti suderinamus darbo įrankius, pavyzdžiui, hidraulinius griebtuvus, tankintuvus ar hidraulinius kūjus, atsižvelgiant į konkrečios sistemos parametrus.
Pasirenkamas griebtuvas
XR7 modeliui gali būti montuojamas papildomas trijų pirštų griebtuvo modulis. Jo konstrukcija pritaikyta įvairių objektų sugriebimui bei pozicionavimui. Griebtuvas yra pasirenkama įranga, o ne standartinė visų XR komplektacijų dalis.
Skirtumas tarp XR ir XT
„Steelwrist XR“ suteikia 360° sukimąsi, tačiau neturi pakreipimo funkcijos. „Steelwrist XT“ suteikia pakreipimą, bet ne neribotą sukimąsi. Jeigu reikalingos abi funkcijos viename įrenginyje, naudojami „Steelwrist“ tiltrotatoriai.
TECHNINIAI DUOMENYS / 02
STEELWRIST XR
01 / KOMPAKTINĖ XR SERIJA
02 / DIDESNĖ XR SERIJA
STEELWRIST XR
TECHNINĖ SPECIFIKACIJA.
Oficialūs „Steelwrist“ XR7 ir XR20 modelių techniniai parametrai. Kiekvienam modeliui pateikiamos standartinės S ir automatinės SQ greitųjų jungčių versijos.
| TECHNINIS PARAMETRAS | XR7 S40 | XR7 SQ40 | XR20 S60 | XR20 SQ60 |
|---|---|---|---|---|
| Ekskavatoriaus masė, t | 4–7 | 4–7 | 12–20 | 12–20 |
| Greitosios jungties tipas | S40 | SQ40 | S60 | SQ60 |
| Svoris nuo, kg | 130 | 140 | 490 | 490 |
| Konstrukcijos aukštis, mm | 272 | 297 | 487 | 487 |
| Ilgis, mm | 610 | 610 | 925 | 925 |
| Maks. atkabinimo jėgos momentas, kNm | 65 | 65 | 180 | 180 |
| Sukimo momentas, kNm | 5,2 | 5,2 | 8,8 | 8,8 |
| Maks. strėlės galo plotis, mm | 200 | 200 | 335 | 335 |
| Kaiščių skersmuo, mm | 35–50 | 35–50 | 60–80 | 60–80 |
| Kaiščių centrų atstumas, mm | 160–370 | 160–370 | 300–500 | 300–500 |
| Hidraulinės alyvos srautas, l/min | 30 | 30 | 65 | 65 |
| Maksimalus sistemos slėgis, bar | 210 | 210 | 210 | 210 |
| Maks. atskiros AUX linijos slėgis, bar | 250 | 250 | 350 | 350 |
| Papildomo griebtuvo svoris, kg | 50 | 50 | – | – |
| Saugos sistema | FPH | FPH | LockSense | LockSense |
| Sukimasis | 360° | 360° | 360° | 360° |
| Pakreipimas | Nėra | Nėra | Nėra | Nėra |
Techniniai duomenys pagal Steelwrist XR gamintojo metrinių parametrų lentelę. Modeliai ir komplektacijos turi būti parenkami pagal konkretų ekskavatorių. Brūkšnys reiškia, kad oficialioje lentelėje atitinkamas parametras nenurodytas.
Steelwrist XR20
12–20 tonų ekskavatoriams. Galimos S60 ir SQ60 greitųjų jungčių versijos. Svoris nuo 490 kg, sukimo momentas – 8,8 kNm. Naudojama LockSense saugos technologija.
JUNGTYS IR TECHNOLOGIJOS / 03
S AR SQ?
S AR SQ?
PASIRINKITE JUNGTĮ.
„Steelwrist XR“ rotacinės jungtys siūlomos su skirtingomis greitųjų jungčių sistemomis. S tipo jungtis užtikrina mechaninį darbo įrankio tvirtinimą, o suderinama SQ sistema papildomai leidžia automatiškai sujungti hidraulines linijas.
PERŽIŪRĖTI S IR SQ VERSIJAS ↗Valdymo ir saugos galimybės
S tipo greitoji jungtis
Mechaninis suderinamo padargo tvirtinimas. Hidraulinės žarnos prijungiamos atskirai.
SQ automatinis prijungimas
Su suderinamais darbo įrankiais hidraulinės jungtys gali būti prijungiamos automatiškai.
XR20 LockSense
Jutikliais paremta technologija, informuojanti apie saugų darbo padargo užfiksavimą.
Pasirenkamas rotacijos jutiklis
Absoliutaus sukimosi kampo jutiklio galimybė, skirta integracijai su suderinamomis mašinos valdymo sistemomis.
PRAKTINIS PRITAIKYMAS / 04
VIENA JUNGTIS.
01 / KASIMAS
02 / PLANIRAVIMAS
03 / APLINKOTVARKA
04 / MEDŽIAGOS
05 / GRI0VIMAS
06 / HIDRAULIKA
VIENA JUNGTIS.
DAUGIAU GALIMYBIŲ.

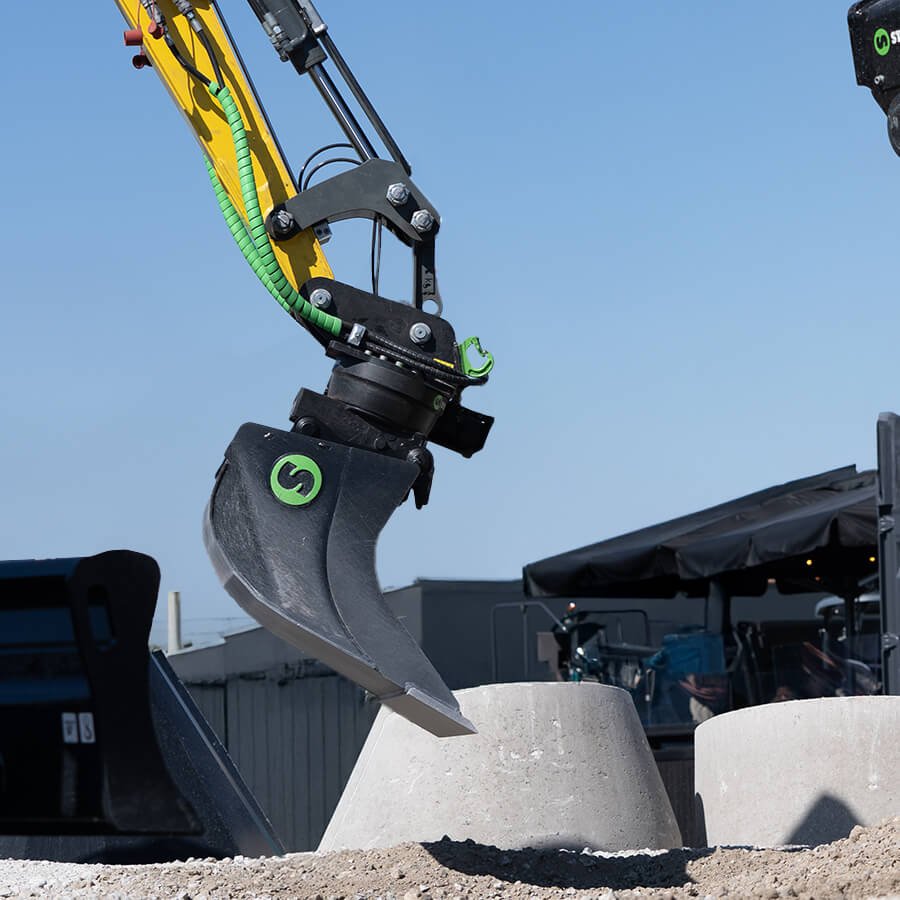

Tranšėjų kasimas
Galimybė pasukti kaušą tinkama kryptimi atliekant įvairius kasimo darbus.

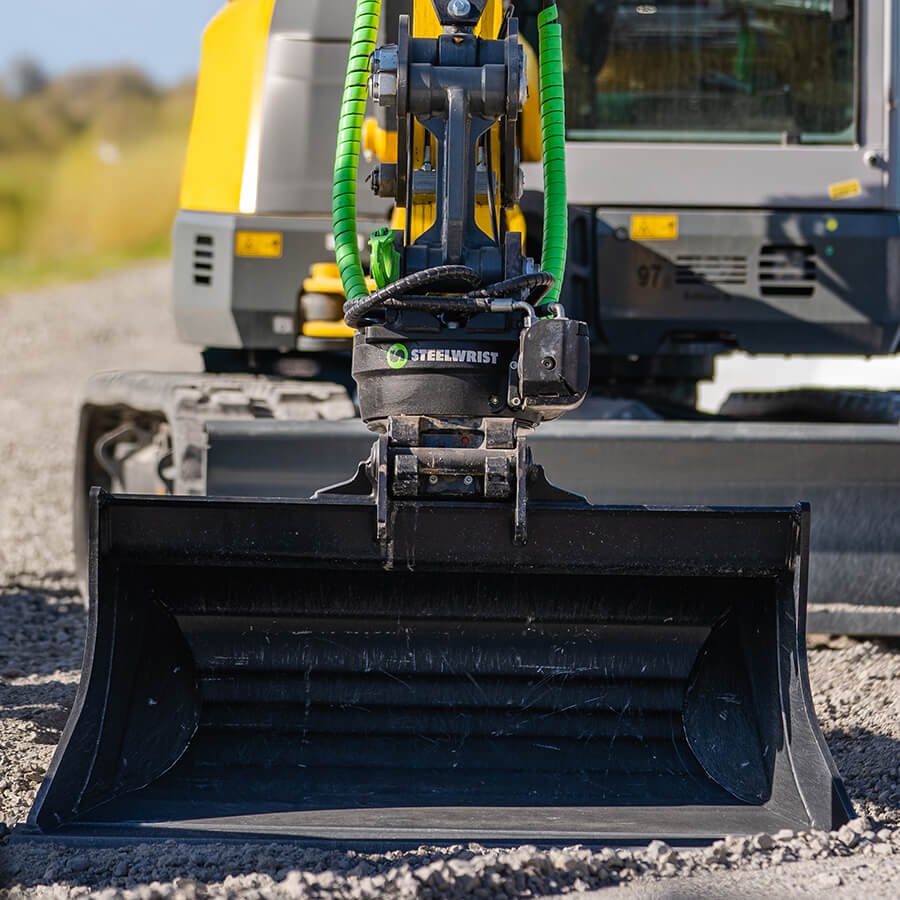

Paviršių formavimas
Patogesnis darbo padargo krypties pasirinkimas lyginant ir formuojant skirtingus paviršius.
Teritorijų tvarkymas
Didesnis manevringumas dirbant prie medžių, tvorų ir kitų kliūčių.
Objektų sugriebimas
Naudojant pasirenkamą griebtuvą galima suimti ir pozicionuoti įvairius objektus.
Griovimo darbai
Suderinamų darbo įrankių pasukimas gali palengvinti darbą sudėtingose vietose.
Hidrauliniai darbo įrankiai
Tinkama hidraulinė komplektacija leidžia naudoti suderinamus griebtuvus ir kitus padargus.
DAŽNIAUSI KLAUSIMAI / 05
SVARBU
SVARBU
ŽINOTI.
Kas yra Steelwrist XR rotacinė jungtis? +
XR – rotacinė greitoji jungtis, suteikianti darbo padargui neribotą 360° sukimąsi. Ji neturi pakreipimo funkcijos.
Kokiems ekskavatoriams tinka XR? +
XR7 skirtas 4–7 tonų ekskavatoriams, o XR20 – 12–20 tonų ekskavatoriams. Galutinis suderinamumas priklauso nuo technikos ir jungties parametrų.
Kuo XR skiriasi nuo XT pakreipiamosios jungties? +
XR leidžia darbo padargą sukti 360°, tačiau jo nepakreipia. XT suteikia pakreipimo funkciją, bet neturi neriboto sukimosi galimybės.
Ar XR reikalinga atskira valdymo sistema? +
Gamintojas nurodo, kad XR nereikia atskiros specializuotos valdymo sistemos. Ekskavatorius turi turėti bent vieną dvipusio veikimo papildomos hidraulikos kontūrą.
Ar XR palaiko SQ automatinį prijungimą? +
Taip. Oficialioje specifikacijoje nurodytos XR7 SQ40 ir XR20 SQ60 versijos. Automatinis hidraulinių jungčių prijungimas priklauso nuo visos sistemos suderinamumo.
Kas yra LockSense sistema? +
LockSense – jutikliais paremta saugos technologija, padedanti operatoriui įsitikinti, kad darbo padargas tinkamai užfiksuotas. Ji naudojama XR20 modelyje.
Ar XR7 gali turėti papildomą griebtuvą? +
Taip. XR7 galima pasirinktinai komplektuoti su griebtuvo moduliu. Gamintojo lentelėje nurodytas šio modulio svoris – 50 kg.
Kaip išsirinkti tinkamą XR modelį? +
Reikia įvertinti ekskavatoriaus darbinę masę, gamintoją ir modelį, kaiščių skersmenis, jų centrų atstumą, papildomos hidraulikos parametrus bei darbo įrankių tvirtinimo tipą.
STEELWRIST / XR ROTOR COUPLERS
VISIŠKA KONTROLĖ.
GAMINTOJO SPECIFIKACIJA
↗
VISIŠKA KONTROLĖ.
360° LAISVĖ.
„Steelwrist XR7“ ir „XR20“ – rotacinės jungtys ekskavatoriams. Pasirinkite S arba SQ versiją pagal technikos parametrus ir naudojamus darbo įrankius.
